儀征熱電有限公司3×200MW級（E級）燃氣-蒸汽聯合循環熱電聯產機組 冷卻塔為自然通風冷卻塔，高度為70.00m，設計淋水面積約為2000m2，塔筒底部內半徑為25.862m，喉部高度為55.00m，喉部內半徑14.432m，頂部內半徑為16.176m。殼體最大厚度0.5m，最小厚度0.14m。

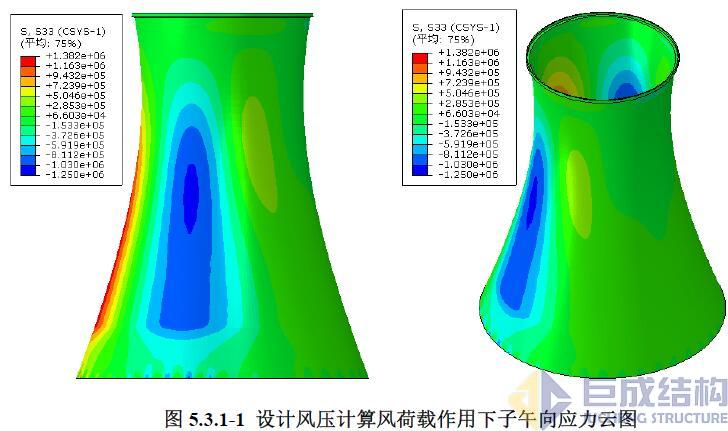

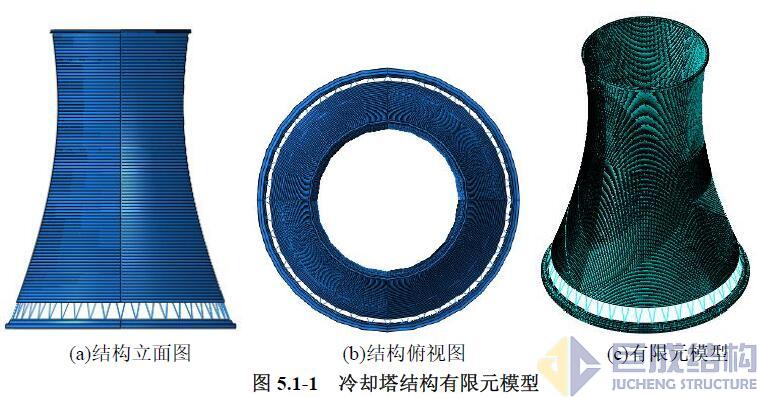

      本次分析采用大型通用有限元軟件ABAQUS對冷卻塔進行計算分析。由于塔筒出現的局部損傷(滲漏點、混凝土損傷等)及對混凝土強度的影響程度不一，整體建模時模擬處理該類損傷問題較難實現，故本次整體建模分析時對結構進行了以下簡化處理：（1）按冷卻塔原結構竣工圖進行整體建模，未考慮局部區域的筒壁混凝土損傷；（2）筒壁混凝土強度取C30；建立有限元模型時將冷卻塔塔筒、人字柱及環形基礎均離散為實體單元，環基底面固定。整體坐標采用笛卡爾坐標系，z軸鉛直向上，根據結構型式，統計計算結果時采用圓柱坐標系，x軸為徑向，y軸沿環向，z軸鉛直向上，環向0度為正迎風處，逆時針旋轉為正，局部坐標原點與整體系原點重合，冷卻塔模型及網格見圖5.1-1。
